Η 3D εκτύπωση στην προσθετική άκρων και τα τεχνητά μέλη
Η 3D σάρωση και η 3D εκτύπωση φέρνουν πιο εξατομικευμένες λύσεις στα τεχνητά μέλη και στα ορθωτικά. Δείτε πώς λειτουργούν, τι προσφέρουν και πού τις εφαρμόζουμε.
Η 3D εκτύπωση (3D printing) είναι μία από τις πιο καινοτόμες τεχνολογίες της εποχής μας, με εφαρμογές σε πολλούς τομείς, μεταξύ των οποίων και η υγεία. Στην προσθετική άκρων και στα ορθωτικά, επιτρέπει την κατασκευή εξατομικευμένων εξαρτημάτων, καλυμμάτων και ναρθήκων, προσαρμοσμένων με ακρίβεια στο σώμα του κάθε ανθρώπου.
Με μια ματιά
- Η 3D εκτύπωση δημιουργεί ένα αντικείμενο στρώση-στρώση, από ένα ψηφιακό μοντέλο που συχνά προκύπτει από 3D σάρωση του σώματος.
- Πλεονεκτήματα: ακριβής εξατομίκευση, μικρό βάρος, ελευθερία σχεδιασμού και, σε πολλές περιπτώσεις, ταχύτερη παραγωγή.
- Στην προσθετική χρησιμοποιείται κυρίως για καλύμματα, δοκιμαστικές θήκες και ειδικά εξαρτήματα.
- Στα ορθοπεδικά είδη εφαρμόζεται σε παιδικούς νάρθηκες AFO/SMO, κράνη πλαγιοκεφαλίας, μάσκες προστασίας και πέλματα.
Τι είναι η 3D εκτύπωση και πώς αξιοποιείται στην προσθετική;
Η 3D εκτύπωση είναι μια διαδικασία κατά την οποία ένα τρισδιάστατο αντικείμενο δημιουργείται σε λεπτές στρώσεις, η μία πάνω στην άλλη, από ένα ψηφιακό αρχείο. Οι 3D εκτυπωτές χρησιμοποιούν διάφορα υλικά, όπως τεχνικά πλαστικά (πολυμερή), ρητίνες ή μέταλλα, ανάλογα με την εφαρμογή.
Στην προσθετική και στην ορθωτική, η διαδικασία ξεκινά συνήθως με 3D σάρωση του άκρου. Ο τεχνορθοπαιδικός επεξεργάζεται το ψηφιακό μοντέλο, σχεδιάζει το εξάρτημα και στη συνέχεια το εκτυπώνει. Έτσι, η τεχνολογία γίνεται ένα αξιόπιστο εργαλείο στα χέρια του ειδικού, όχι αντικατάσταση της εμπειρίας του.
Ποια είναι τα οφέλη της 3D εκτύπωσης στην προσθετική;
Η τρισδιάστατη εκτύπωση αλλάζει τον τρόπο με τον οποίο σχεδιάζονται και κατασκευάζονται τα τεχνητά μέλη και τα ορθωτικά. Τα βασικότερα πλεονεκτήματα είναι:
- Εξατομίκευση: κάθε κομμάτι σχεδιάζεται με βάση τις ακριβείς διαστάσεις του ασθενούς, για καλύτερη εφαρμογή και άνεση.
- Ταχύτητα: σε πολλές εφαρμογές, ο χρόνος παραγωγής μειώνεται σε σχέση με τις παραδοσιακές μεθόδους.
- Μικρό βάρος και αντοχή: ο σχεδιασμός μπορεί να αφαιρεί υλικό εκεί που δεν χρειάζεται, κρατώντας την αντοχή εκεί που χρειάζεται.
- Ελευθερία σχεδιασμού: διάτρητες επιφάνειες για αερισμό, λεπτά προφίλ, χρώματα και σχέδια που δύσκολα πετυχαίνονται αλλιώς.
- Επαναληψιμότητα: το ψηφιακό αρχείο φυλάσσεται, οπότε ένα αντίγραφο ή μια βελτιωμένη έκδοση κατασκευάζεται πιο εύκολα.
Το κόστος εξαρτάται από την εφαρμογή. Η 3D εκτύπωση δεν είναι πάντα φθηνότερη, μπορεί όμως να είναι πιο αποδοτική όταν χρειάζονται συχνές αλλαγές, όπως στα παιδιά που μεγαλώνουν.

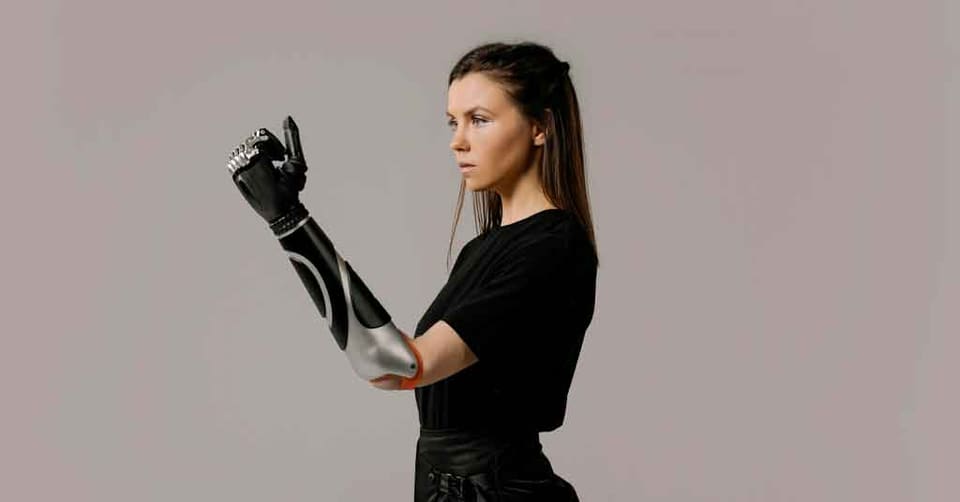

Τρισδιάστατα προσθετικά εξαρτήματα
Στην προσθετική, η 3D εκτύπωση χρησιμοποιείται σήμερα κυρίως για:
- Θήκες (sockets): η θήκη είναι το τμήμα της πρόθεσης που «αγκαλιάζει» το κολόβωμα. Η 3D σάρωση και η ψηφιακή σχεδίαση βοηθούν στη δημιουργία δοκιμαστικών ή και τελικών θηκών που ακολουθούν το περίγραμμα του άκρου.
- Ειδικά εξαρτήματα και προσαρμογείς: μικρά κομμάτια σχεδιασμένα για μια συγκεκριμένη ανάγκη του χρήστη.
- Καλύμματα: προστατευτικά και αισθητικά περιβλήματα, που δίνουν στην πρόθεση την εμφάνιση που επιθυμεί ο χρήστης.
Τα λειτουργικά εξαρτήματα υψηλής καταπόνησης, όπως τα γόνατα και τα πέλματα, κατασκευάζονται από τους οίκους με εξειδικευμένες μεθόδους και υλικά, όπως ανθρακονήματα και τιτάνιο.
UNYQ καλύμματα πρόθεσης με 3D εκτύπωση
Τα καλύμματα πρόθεσης UNYQ είναι εξατομικευμένα καλύμματα με τρισδιάστατη εκτύπωση για κνημιαίες και μηριαίες προθέσεις. Αποτελούν εναλλακτική στα παραδοσιακά αισθητικά καλύμματα από αφρώδες υλικό. Τα βασικά τους οφέλη:
- Προσαρμογή και στυλ: διατίθενται σε πολλά σχέδια και χρώματα, και κάθε κάλυμμα κατασκευάζεται κατά παραγγελία για τις διαστάσεις της δικής σας πρόθεσης.
- Προστασία: προστατεύουν τα εξαρτήματα της πρόθεσης από χτυπήματα και καθημερινή φθορά.
- Αυτοπεποίθηση: πολλοί χρήστες λένε ότι η δυνατότητα να «ντύσουν» την πρόθεσή τους με το δικό τους στυλ τούς κάνει να νιώθουν πιο άνετα σε κοινωνικές περιστάσεις.
Η 3D εκτύπωση σε άλλα ιατρικά και ορθοπεδικά προϊόντα
Η 3D εκτύπωση εφαρμόζεται σε πολλά ορθοπεδικά είδη. Στην κατηγορία 3D printing θα βρείτε τα προϊόντα που κατασκευάζουμε με αυτή την τεχνολογία:

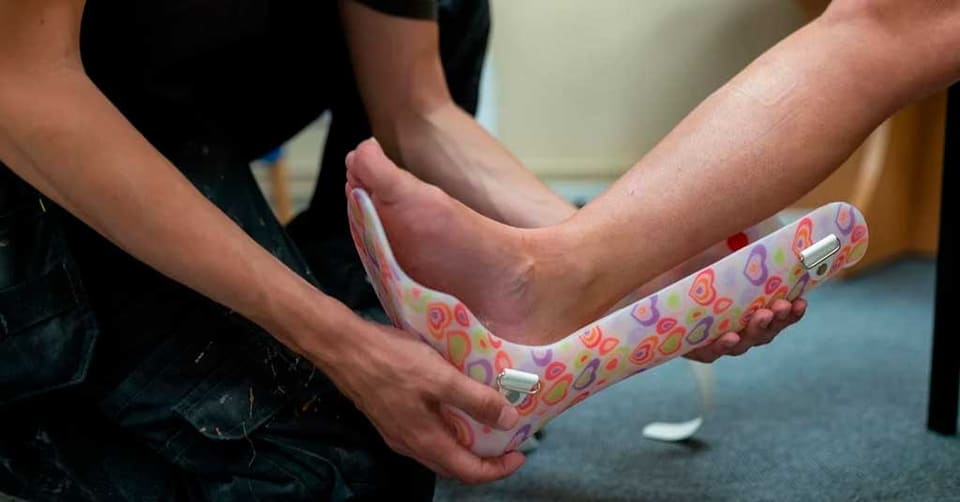

- Παιδικοί νάρθηκες 3D AFO/SMO: εξατομικευμένοι νάρθηκες ποδοκνημικής για παιδιά με εγκεφαλική παράλυση και παρόμοιες παθήσεις, που βοηθούν στον έλεγχο της ποδοκνημικής κατά τη βάδιση. Είναι ελαφρύτεροι και λεπτότεροι από τους συμβατικούς. Διαβάστε γιατί ξεχωρίζουν οι 3D παιδικοί νάρθηκες.
- Παιδικό κράνος Talee: κράνος κρανιακής αναμόρφωσης με 3D εκτύπωση για βρέφη με πλαγιοκεφαλία ή βραχυκεφαλία, με διάτρητη δομή για αερισμό. Η θεραπεία γίνεται πάντα σε συνεννόηση με τον θεράποντα ιατρό.
- Προστατευτικές μάσκες προσώπου: εξατομικευμένες μάσκες για αθλητές μετά από κάταγμα μύτης ή ζυγωματικού, κατασκευασμένες με 3D σάρωση ή εκμαγείο, ώστε να εφαρμόζουν σωστά χωρίς να περιορίζουν την όραση.
- Πέλματα 8Sole: εξατομικευμένα ορθωτικά πέλματα με 3D σάρωση και 3D εκτύπωση, για καθημερινή χρήση, εργασία, αθλητισμό και παιδιά.
Πώς γίνεται η διαδικασία στο εργαστήριό μας
- Αξιολόγηση: εξετάζουμε την ανάγκη και, σε συνεννόηση με τον θεράποντα ιατρό, επιλέγουμε τον κατάλληλο τύπο προϊόντος.
- Σάρωση ή εκμαγείο: παίρνουμε το ακριβές αποτύπωμα του άκρου, του κεφαλιού ή του προσώπου.
- Σχεδίαση: ο τεχνορθοπαιδικός σχεδιάζει ψηφιακά το προϊόν, με τις διορθώσεις που χρειάζονται.
- Εκτύπωση: το προϊόν κατασκευάζεται στον 3D εκτυπωτή HP του εργαστηρίου μας.
- Δοκιμή και παράδοση: κάνουμε τη δοκιμή, τις τελικές προσαρμογές και προγραμματίζουμε τον επόμενο έλεγχο.
Τι περιμένουμε στο μέλλον από τη 3D εκτύπωση στην προσθετική άκρων
Η τεχνολογία εξελίσσεται συνεχώς. Οι βελτιώσεις στα υλικά, στην ταχύτητα εκτύπωσης και στο λογισμικό σχεδίασης αναμένεται να κάνουν τις τρισδιάστατα εκτυπωμένες λύσεις ακόμη πιο ανθεκτικές, άνετες και προσβάσιμες.
Στα Ορθοπεδικά Χλαμίδης παρακολουθούμε τις εξελίξεις και τις αξιοποιούμε εκεί που προσφέρουν πραγματικό όφελος στον ασθενή, πάντα σε συνδυασμό με την εμπειρία του εργαστηρίου μας από το 1952. Αν θέλετε να μάθετε αν μια λύση με 3D εκτύπωση ταιριάζει στη δική σας περίπτωση, επικοινωνήστε μαζί μας ή καλέστε στο 2310 282 894.
